产品型号
XH2014-CX2

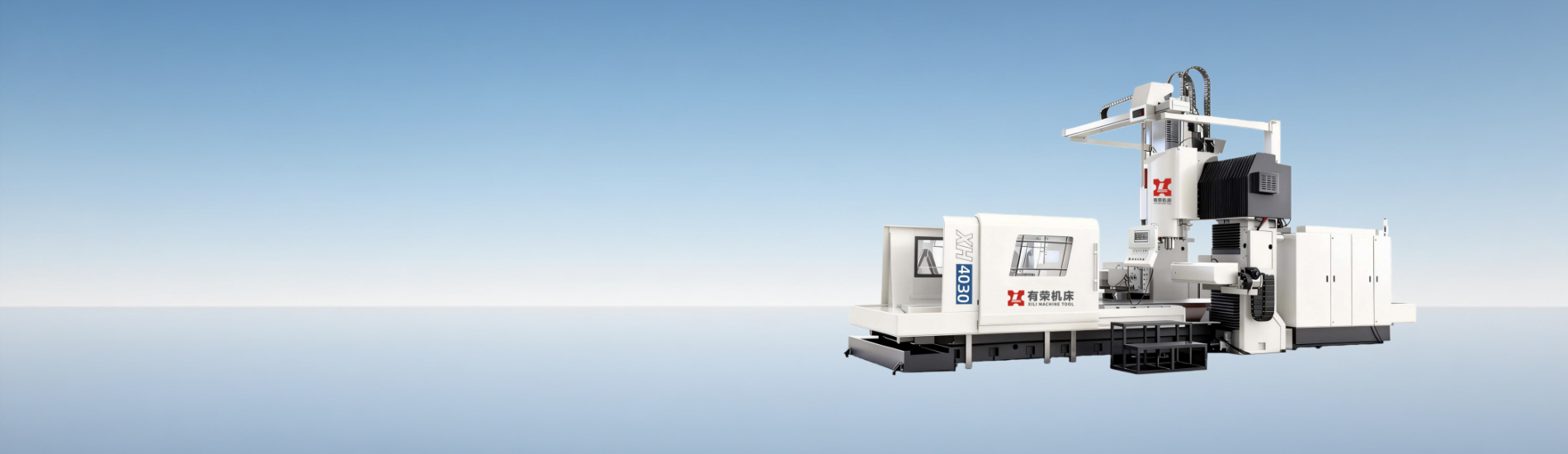

产品分类：立卧复合型龙门加工中心
![]()
优势特点
优势特点
聚焦大型/超大型工件加工
高刚性结构搭配精密传动技术
切削稳定高效 精度持久可控
适配工程机械、航空航天等高端领域，为重型制造提供硬核支撑
工作台
单位
-
工作台宽度
1200mm
-
工作台长度
2000mm
-
工作台承重
5000KG
-
T型槽宽*间距*槽数
22×140×7
加工范围
单位
-
X轴行程
2100mm
-
Y轴行程
1400mm
-
Z轴行程
800mm
-
W1/W2行程(侧铣头上下)
600mm
-
V1/V2行程(侧铣头左右)
300mm
-
主轴端面到工作台距离
150-950mm
-
龙门立柱间距离
1400mm
主轴
单位
-
主轴锥度
BT50
-
主轴最高转速
6000rpm
-
主轴电机功率
15/18.5KW
侧铣头参数
单位
-
侧铣头主轴轴线至工作台距离
30-630mm
-
侧铣头主轴规格
BT40
-
侧铣头主轴功率
11/15mm
-
侧铣头主轴转速范围
6000rpm
-
两侧铣头鼻端间距
700-1300mm
进给
单位
-
X、Y、Z轴进给速度
1-8000mm/min
-
X、Y、Z轴快移速度
12/12/10m/min
-
W/V轴速度(无级)
1-6000mm/min
精度(半闭环)
单位
-
X轴定位精度
0.016mm
-
Y轴定位精度
0.015mm
-
Z轴定位精度
0.015mm
-
W轴定位精度
0.015mm
-
V轴定位精度
0.015mm
-
X轴重复定位精度
0.012mm
-
Y轴重复定位精度
0.010mm
-
Z轴重复定位精度
0.010mm
-
W轴重复定位精度
0.012mm
-
V轴重复定位精度
0.012mm
外形尺寸(约)
单位
-
外形尺寸(约)
6200×4500×4200mm
